概述
BP2956XS 是一款支持 PWM 输入调光的高精度降压型 LED 恒流驱动芯片，全程采用模拟调光控制模式，专为无频闪无噪声 LED 智能照明应用而设计。
BP2956XS 能够达到优异的调光线性度和输出电流一致性，适用于 85Vac~265Vac 全范围输入电压的非隔离降压型 LED 恒流电源。
BP2956XS 芯片集成高压启动电路和 500V 功率管，无需 VCC 电容和辅助绕组，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。
BP2956XS 芯片内部带有高精度的电流采样电路，来实现精确的 LED 恒流输出和优异的线电压调整率。BP2956XS 具有多重保护功能，包括 LED 开路保护，LED 短路保护，芯片温度过热调节等。BP2956XS 采用 SOP-8 封装。
特点
◼ 支持 1%-100%PWM 调光
◼ 全程模拟调光无频闪
◼ 无需启动电阻和 VCC 电容
◼ 内部集成 500V 功率管
◼ ±5% LED 输出电流精度
◼ LED 开路保护
◼ LED 短路保护
◼ 过热调节功能

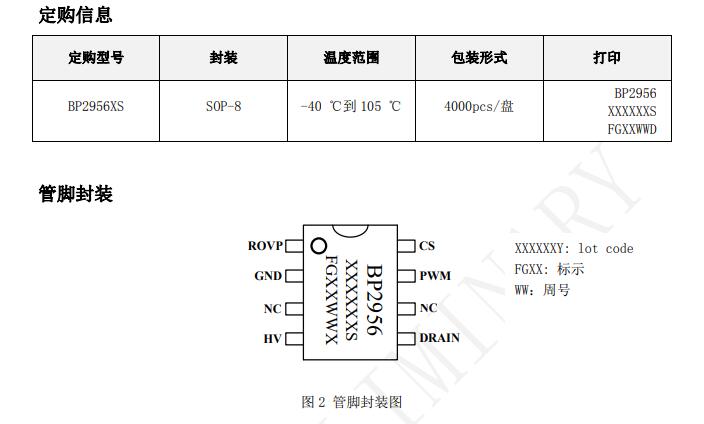

◼ 采用 SOP-8 封装
应用
◼ LED 吸顶灯
◼ LED 球泡灯
◼ 其它 LED 照明

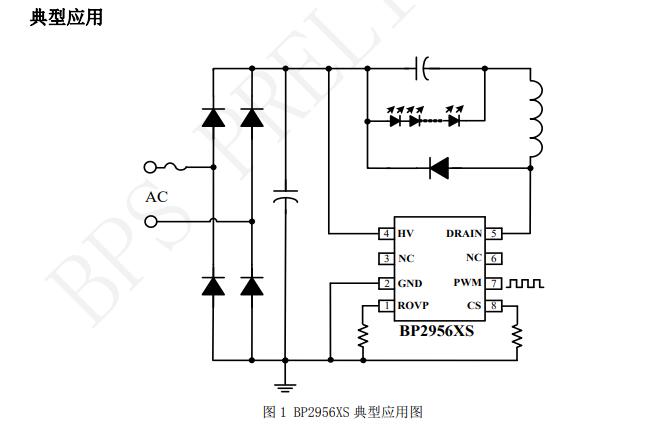

应用信息
BP2956XS是一款专用于LED照明的恒流驱动芯片，应用于 PWM 调光非隔离降压型 LED 驱动电源。采用专利的恒流架构和控制方法，芯片内部集成高压启动电路和 500V 功率管，无需 VCC 电容和辅助绕组，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。
BP2956XS 内置多种保护功能，包括 LED 开路/短路保护，芯片温度过热调节等。当输出 LED 开路时，系统会触发过压保护逻辑并停止开关工作。系统进入开路保护状态后，芯片内部开始计时 80ms，然后系统重启。同时系统不断的检测负载状态，如果故障解除，系统会重新开始正常工作。当 LED 短路时，系统工作在 3KHz 低频，所以功耗很低。同时系统不断的检测负载状态，如果故障解除，系统会重新开始正常工作。
BP2956XS 具有过热调节功能，在驱动电源过热时逐渐减小输出电流，从而控制输出功率和温升，使电源温度保持在设定值，以提高系统的可靠性。芯片内部设定的过热调节温度值为 140℃。
